浙江財玉傳動科技有限公司/CAIYUBELT/MXL 同步帶輪
發布時間：2021-03-17 14:53:01 點擊量：
型號:

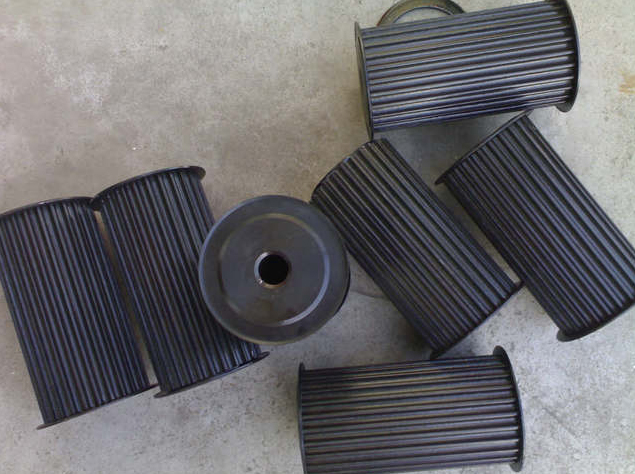

MXL型同步輪主要材料：鋁合金，45#鋼，尼龍等材料皮帶輪，訂做非標帶輪。
并配套MXL型同步帶，材質有聚氨酯，氯丁橡膠等
規格 | 齒數 | 節徑 d | 外徑 do | 檔邊直徑 df | 檔邊內徑 db | 檔邊厚度 h |
22MXL | 22 | 14.23 | 13.72 | 18 | 12 | 1 |
23MXL | 23 | 14.88 | 14.37 | 18 | 12 | 1 |
24MXL | 24 | 15.52 | 15.02 | 18 | 12 | 1 |
25MXL | 25 | 16.17 | 15.66 | 18 | 12 | 1 |
26MXL | 26 | 16.82 | 16.31 | 22 | 11 | 1 |
27MXL | 27 | 17.46 | 16.96 | 22 | 11 | 1 |
28MXL | 28 | 18.11 | 17.60 | 22 | 11 | 1 |
29MXL | 29 | 18.76 | 18.25 | 22 | 11 | 1 |
30MXL | 30 | 19.40 | 18.90 | 22 | 11 | 1 |
32MXL | 32 | 20.70 | 20.19 | 25 | 15 | 1 |
34MXL | 34 | 21.99 | 21.48 | 25 | 15 | 1 |
36MXL | 36 | 23.29 | 22.78 | 26 | 17 | 1 |
38MXL | 38 | 24.58 | 24.07 | 29 | 18 | 1 |
40MXL | 40 | 25.87 | 25.36 | 29 | 18 | 1 |
42MXL | 42 | 27.17 | 26.66 | 29 | 18 | 1 |
44MXL | 44 | 28.46 | 27.95 | 32 | 21 | 1 |
46MXL | 46 | 29.75 | 29.25 | 32 | 21 | 1 |
48MXL | 48 | 31.05 | 30.54 | 34.5 | 24.5 | 1 |
50MXL | 50 | 32.34 | 31.83 | 34.5 | 24.5 | 1 |
52MXL | 52 | 33.63 | 33.13 | 37.8 | 28 | 1 |
60MXL | 60 | 38.81 | 38.30 | 44 | 32 | 1 |
72MXL | 72 | 46.57 | 46.06 | 51 | 36 | 1 |
訂購需知
一 以上為MXL型同步帶輪系列中的一部分(刀具增加,未及時更新)，還可以來圖來樣生產加工，
二 公司技術部也可按您提供5M型同步帶輪系列的齒數、內孔、鍵槽、寬度、材料等參數為您繪制同步帶 輪圖紙；
三 需要規格型號或性能要求（如發黑、拋光、鍍鋅、鍍鎳等）本公司也可盡量滿足客戶的要求，給予定制。
